배터리 스위치를 닫을 때 소프트 스타트 기능이 있어 시동 돌입 전류를 제거하여 기계와 배터리를 모두 보호할 수 있습니다.
PV 전력은 정격 전력의 최대 두 배에 도달할 수 있으며 전체 전력망 연결은 물론 충전 및 에너지 저장도 동시에 지원합니다.
3단계 충전-방전 변환을 채택하여 전류 리플이 낮고 배터리의 수명을 연장합니다.
최대 최대 15개의 병렬 시스템을 지원하며 사용자의 용량 확장 요구 사항을 충족합니다.

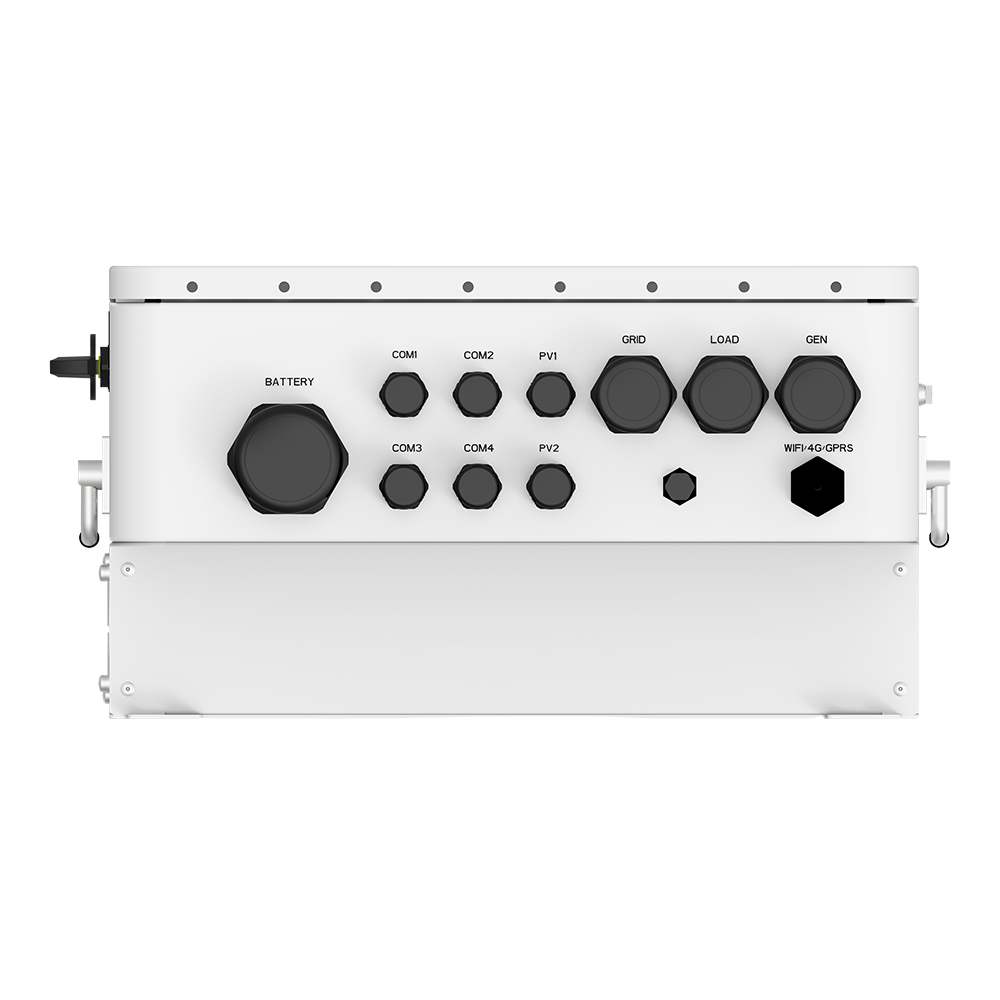

다기능 발전기 인터페이스가 장착되어 있어 지능형 스위칭 및 제어가 가능하므로 추가 투자가 절약됩니다.
AC 입력 포트와 발전기 인터페이스는 모두 PV 계통 연결 인버터에 연결하여 원래 PV 시스템을 개조할 수 있습니다.

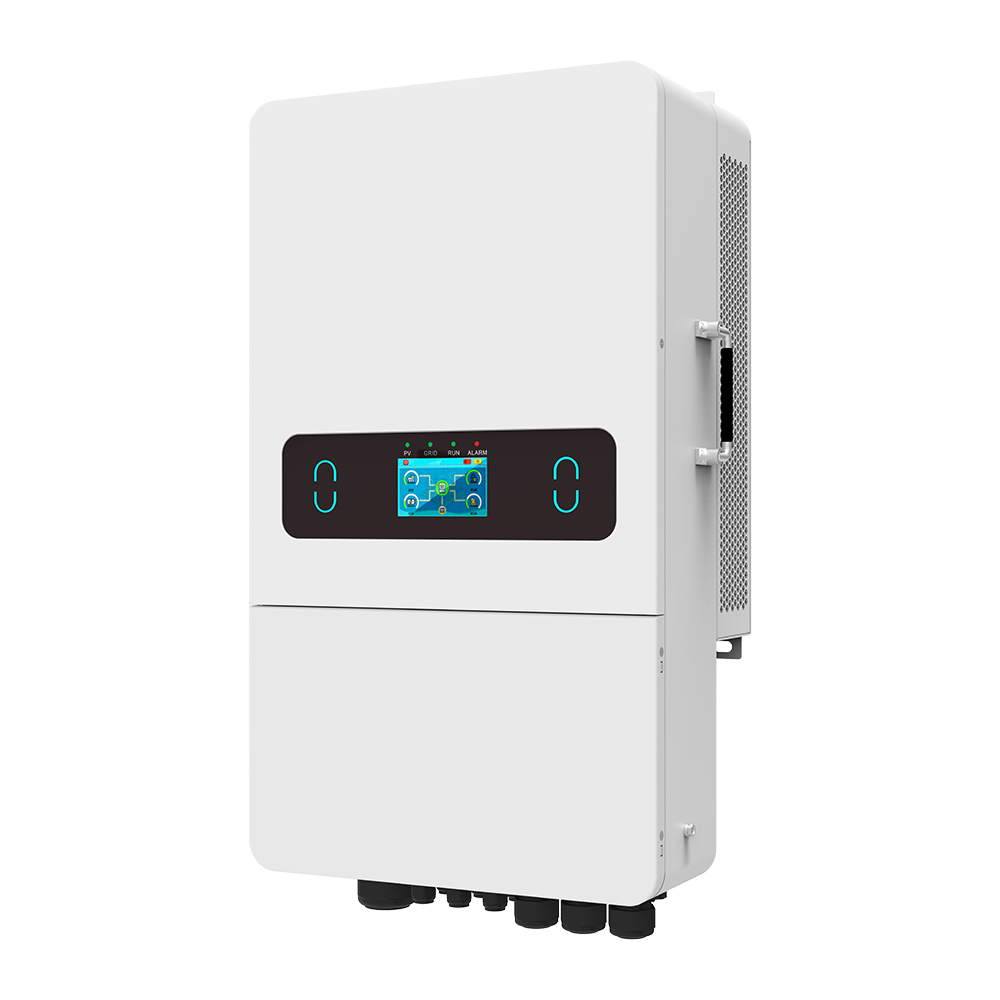

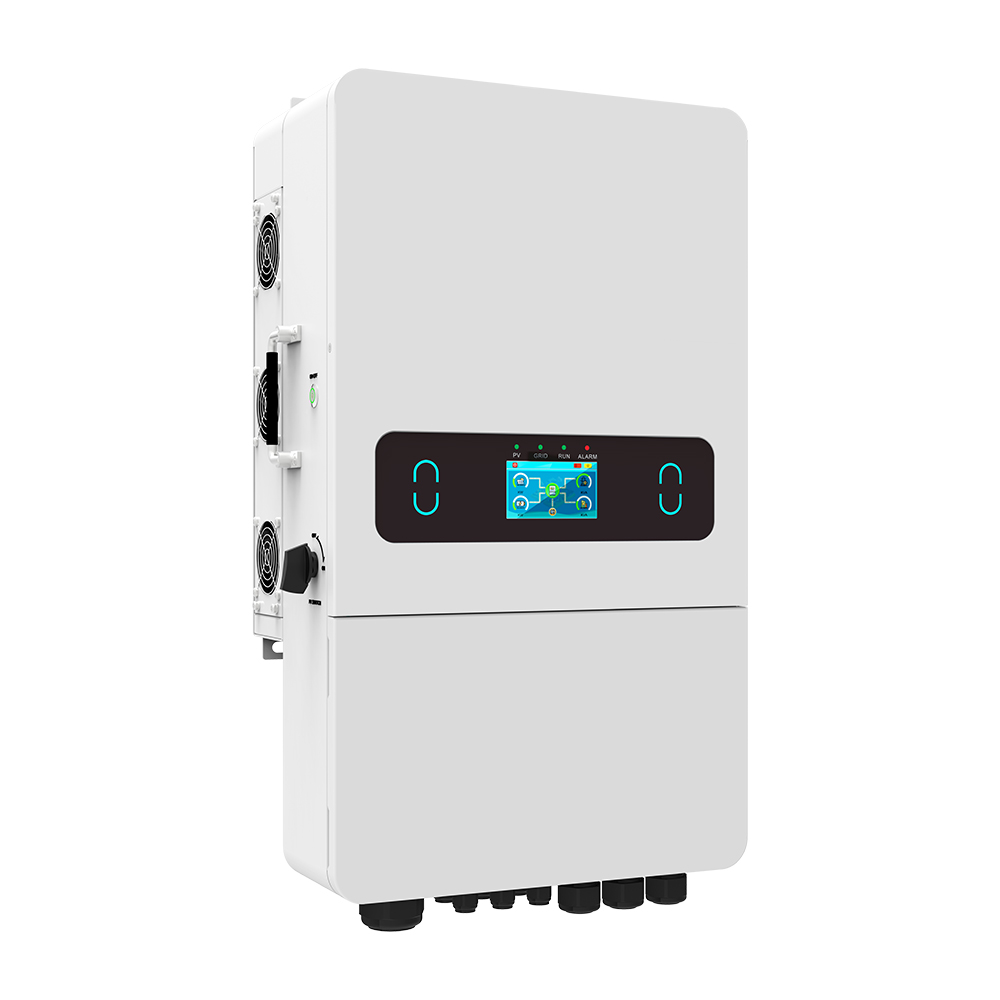

4.3인치 65K 컬러 HD 터치 스크린으로 전 세계 언어 사용자 정의를 지원합니다.
사용 시간 전기 요금에 따라 충전 및 방전 시간을 설정합니다.
IP66 보호 등급으로 실외에 설치할 수 있습니다.
| 모델 | HB3050EH048 | HB3060EH048 | HB3085EH048 | HB3105EH048 | HB3125EH048 | HB3155EH048 |
|---|---|---|---|---|---|---|
| PV 입력 | ||||||
| 최대 PV 입력 전력 | 10000와트 | 12000와트 | 17000와트 | 21000와트 | 25000와트 | 31000W |
| 최대 PV 입력 전압 | 1000Vdc | |||||
| PV 입력 시동 전압 | 120Vdc | |||||
| MPPT 입력 전압 | 120~850Vdc | |||||
| MPPT 최대 부하 전압 범위 | 170~850Vdc | 210~850Vdc | 300~850Vdc | 245~850Vdc | 295~850Vdc | 272~850Vdc |
| PV 최대 입력 전류 | 15A+15A | 30A+15A | 30A+30A | |||
| PV 단락 전류 | 17A+17A | 34A+17A | 34A+34A | |||
| MPPT/MPPT당 문자열 수 | 2/1+1 | 2/2+1 | 2/2+2 | |||
| AC 출력 | ||||||
| 정격 출력 전압 | 220/380Vac, 230/400Vac | |||||
| 그리드 전압 범위 | 로컬 그리드 표준 모드 / 사용자 지정 모드: 90Vac~280Vac(구성 가능) | |||||
| 출력 주파수 범위 | 50/60Hz(±5), 지능형 적응형/설정 가능 | |||||
| 최대 출력 전류 | 8ᅡ | 9.5ᅡ | 13.5A | 16.7 암페어 | 19.9ᅡ | 24.7 암페어 |
| 정격 계통 연결 전류 | 7.2/7.6A | 8.7/9.1A | 12.9/12.3A | 15.9/15.2A | 18.9/18.1A | 23.5/22.5A |
| 정격 그리드 연결 전력 | 5000와트 | 6000와트 | 8500와트 | 10500와트 | 12500와트 | 15500W |
| 최대 그리드 연결 시청 전력 | 5250VA | 6300VA | 8925VA | 11025VA | 13125VA | 16275VA |
| 최대 그리드 연결 유효 전력 | 5250와트 | 6300와트 | 8925와트 | 11025와트 | 13125와트 | 16275와트 |
| DC 구성 요소 | ＜0.5% In | |||||
| 그리드 유형 | 3상, 3L+N+PE | |||||
| 출력 역률(cos) | ＞0.99 @ 정격 전력(0.8 리딩~0.8 래깅 조정 가능) | |||||
| THDi | ＜3% | |||||
| THDu | ＜2%(선형 부하) | |||||
| 전송 시간 | <10ms(일반 값) | |||||
| 오프그리드 과부하 기능 | <105%장기 작업, 110%-125% 3분, >120% 10초 | |||||
| 배터리 입력 | ||||||
| 배터리 유형 | 납축, 리튬 배터리, 젤 배터리 등 | |||||
| 충전 모드 | 3섹션 타입/평형/자가 적응 BMS | |||||
| 배터리 전압 | 40~60V | |||||
| 최대 방전/충전 전류 | 120A | 145ᅡ | 180A | 220 ᅡ | 250 에가 | 280 에가 |
| 정격 방전/충전 전류 | 5000와트 | 6000와트 | 8500와트 | 10500와트 | 12500와트 | 15500W |
| 효율성 | ||||||
| 최대 PV 변환 효율 | 97.6% | |||||
| 유럽의 효율성 | 97.0% | |||||
| MPPT 효율성 | ＞99% | |||||
| 일반 매개변수 | ||||||
| 디스플레이 | 터치 스크린 + LED | |||||
| 통신 모드 | 표준: RS485/CAN/DRM, 옵션 4G/WIFI/GPRS | |||||
| 보호 기능 | 오버/언더 볼트 프로트, 오버/언더 주파수 프로트, AC 출력 SC/OL 프로트, 안티 아일랜드 프로트, Batt Chg/Dchg OC 프로트, 누설 전류 프로트, 인슐 방해 프로트, Grd 결함 프로트, PV Rev Conn 경보 | |||||
| 서지 보호 | DC 타입 II / AC 타입 III | |||||
| 소음(dB) | <45 | |||||
| 냉각 | 지능형 강제 공기 냉각 | |||||
| 작동 주변 온도 | -25°C ~ 60°C(＞45°C 디레이팅) | |||||
| 습도 | 0~100% | |||||
| 고도 | 4000m (>2000m 감속) | |||||
| 야간 전력 소비량 | 15W | |||||
| 보호 등급 | IP66 | |||||
| 설치 방법 | 벽걸이형 | |||||
| 치수 W*D*H(mm) | 835*246*474 | |||||
| 총 중량(kg) | 34 | 35 | 38 | 40 | 42 | |
| 보증 | 5년 표준/10년 옵션 | |||||
| 인증 | ||||||
| 인증 표준 | IEC 62109-2 2011, IEC 62109-1 2010, EN/IEC 50549-10, VDE-4105, EC 60529:1989/AMD:2013, GB/T 4208-2017, EN/IEC 61000-6-3:2021, EN 61000-3-12:2011, EN/IEC 61000-3-12:2019, EN/IEC 61000-6-1:2019, RoHS | |||||
사양은 사전 통지 없이 변경될 수 있습니다.

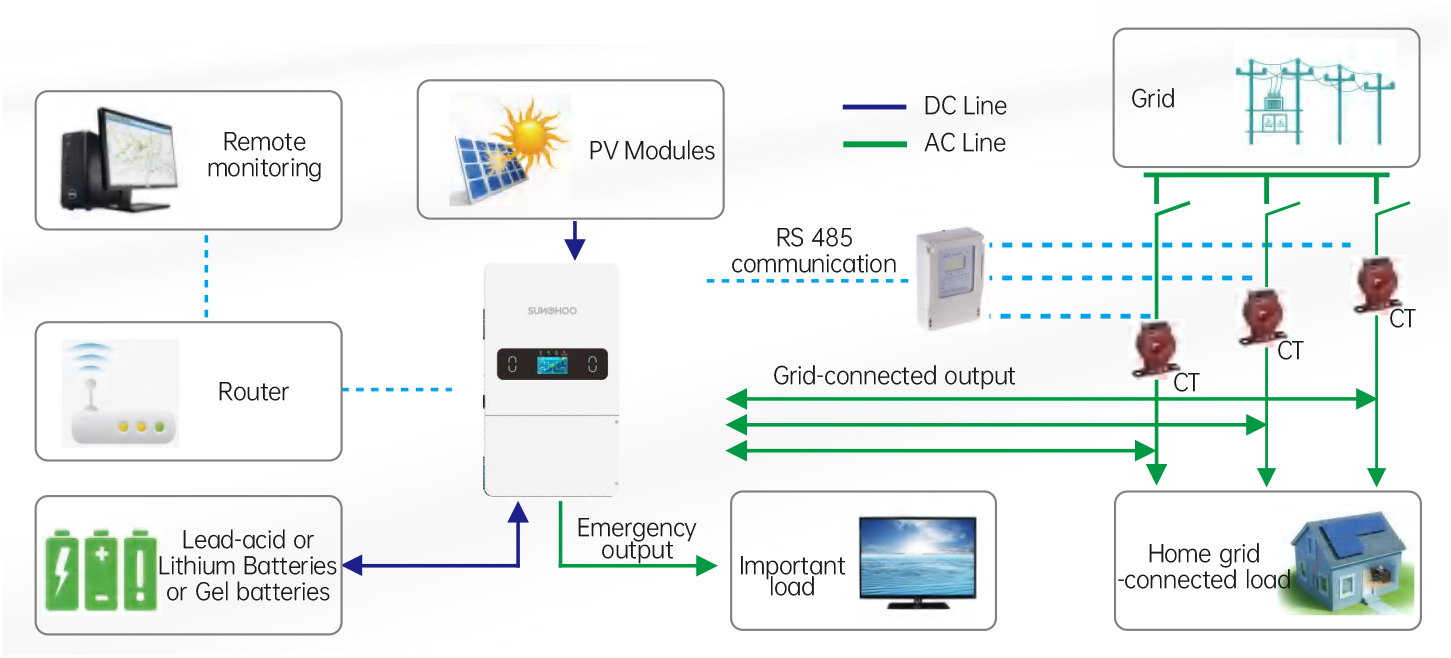

가정용 또는 경상업용 3상 하이브리드 에너지 저장 시스템은 새로 설치되거나 수정된 태양광 에너지 저장 시스템, AC 380V/400V에 적용할 수 있습니다.
